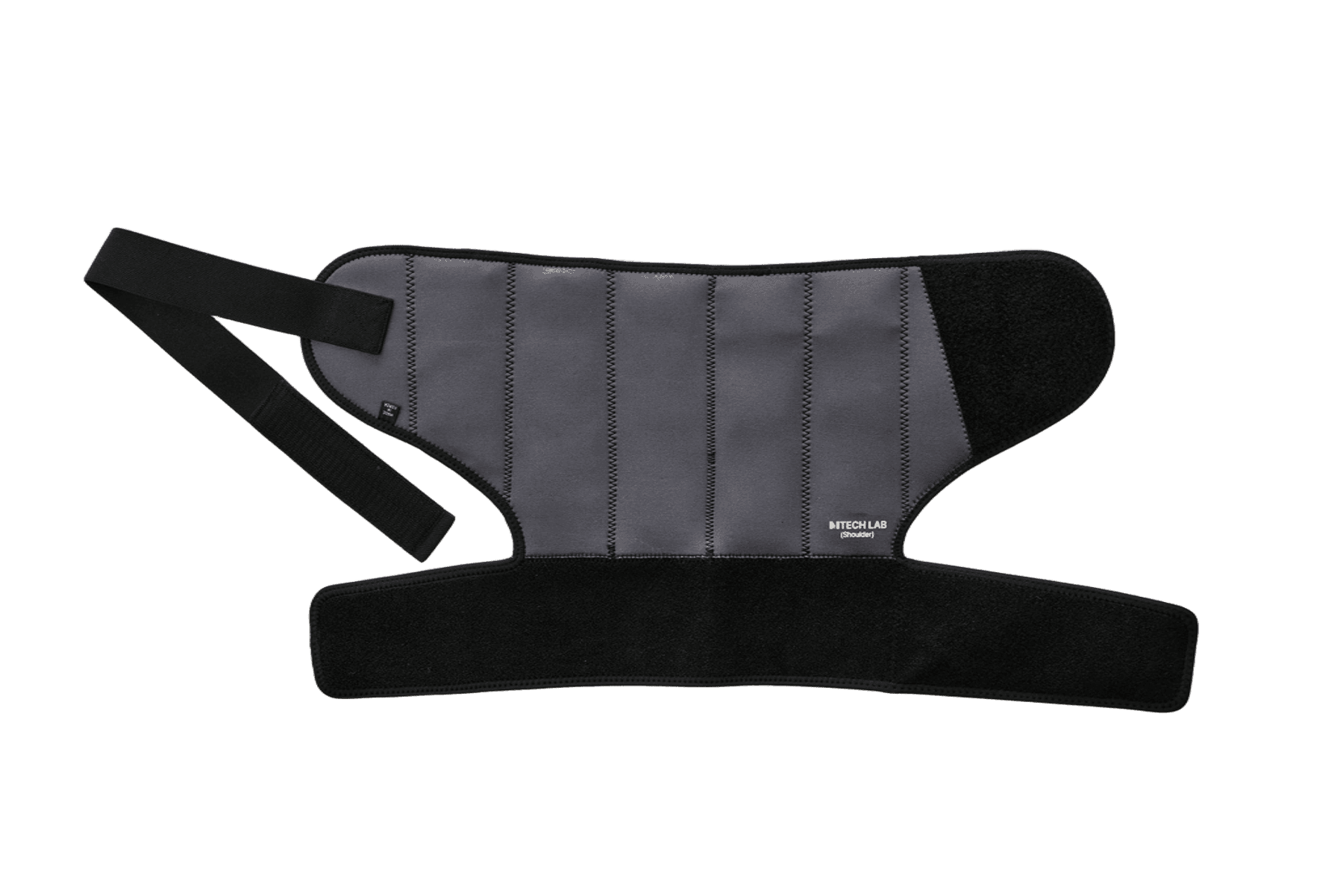

어깨 패드 · MTL-A-S1
한 부위에 맞게 만들어, 인서트가 그 해부 구조에 필요한 자리에 놓입니다.
작동 원리
고자기장에서는 조직 속 RF 파장이 짧아지고, 간섭과 감쇠로 일부 부위의 B₁⁺ 자기장이 약해집니다. 패드의 티탄산바륨 기반 매질이 RF 자기장과 수동적으로 상호작용하여, 패드가 덮는 부위 쪽으로 자기장을 국소적으로 재분배합니다. 전원도, 케이블도, 촬영 프로토콜 변경도 필요하지 않습니다.

영상 비교

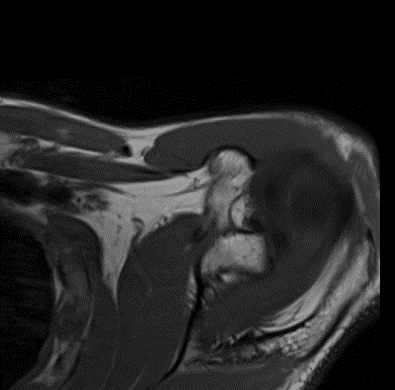

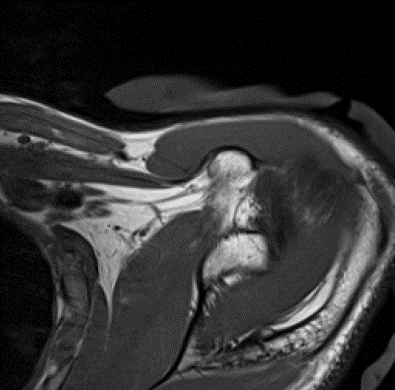

패드 미착용구분선 왼쪽은 패드 미착용, 오른쪽은 패드 착용 영상입니다. 구분선을 끌어 비교하십시오.
세트 구성
고유전율 패드는 밀착된 부위에 국소적으로 작용하므로 몸에 잘 맞아야 합니다. 환자마다 체형이 다르기 때문에 모든 패드는 세트로 공급합니다. 부위별 패드, 틈을 메우고 덮는 범위를 넓혀 주는 보조 패드 3종, 알루미늄 전용 케이스로 구성됩니다.

어깨 패드 · MTL-A-S1
한 부위에 맞게 만들어, 인서트가 그 해부 구조에 필요한 자리에 놓입니다.



MTL-A-G1, G2, G3
같은 고유전율 인서트와 CDP 에어플렌 커버로 만든 평평한 패드로, 세 가지 폭이 있습니다.

세트는 손잡이가 달린 알루미늄 하드 케이스에 담아 공급하며, 케이스에는 제품명과 엠테크랩 로고가 표시되어 있습니다.
| 모델 | 칸 수 | 크기 W × D × T | 무게 | 인서트 |
|---|---|---|---|---|
| MTL-A-G1 | 1 | 96 × 176 × 8 mm | 210 g | 80 × 160 × 3 mm |
| MTL-A-G2 | 2 | 183 × 176 × 8 mm | 420 g | 160 × 160 × 3 mm |
| MTL-A-G3 | 3 | 270 × 176 × 8 mm | 630 g | 240 × 160 × 3 mm |

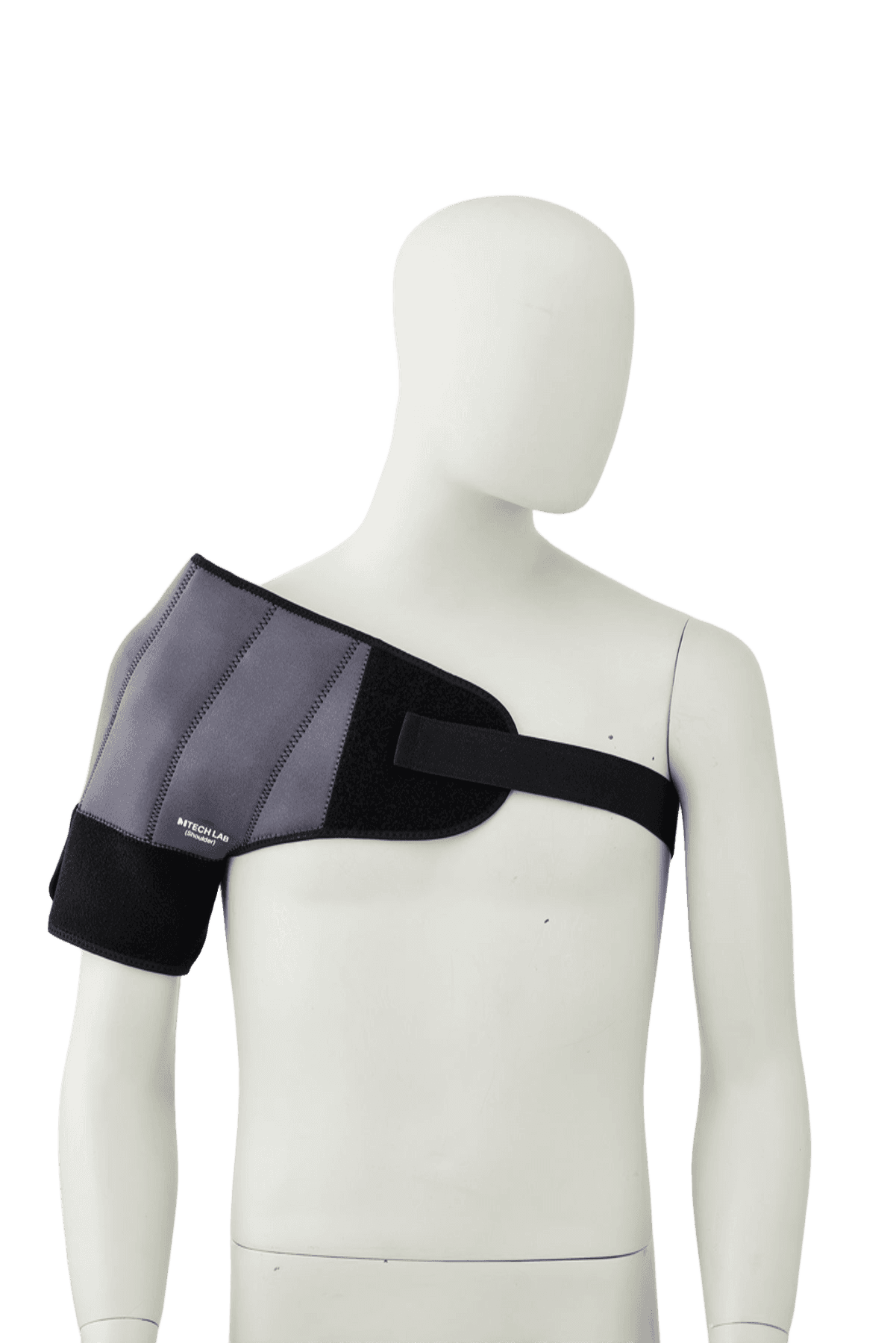

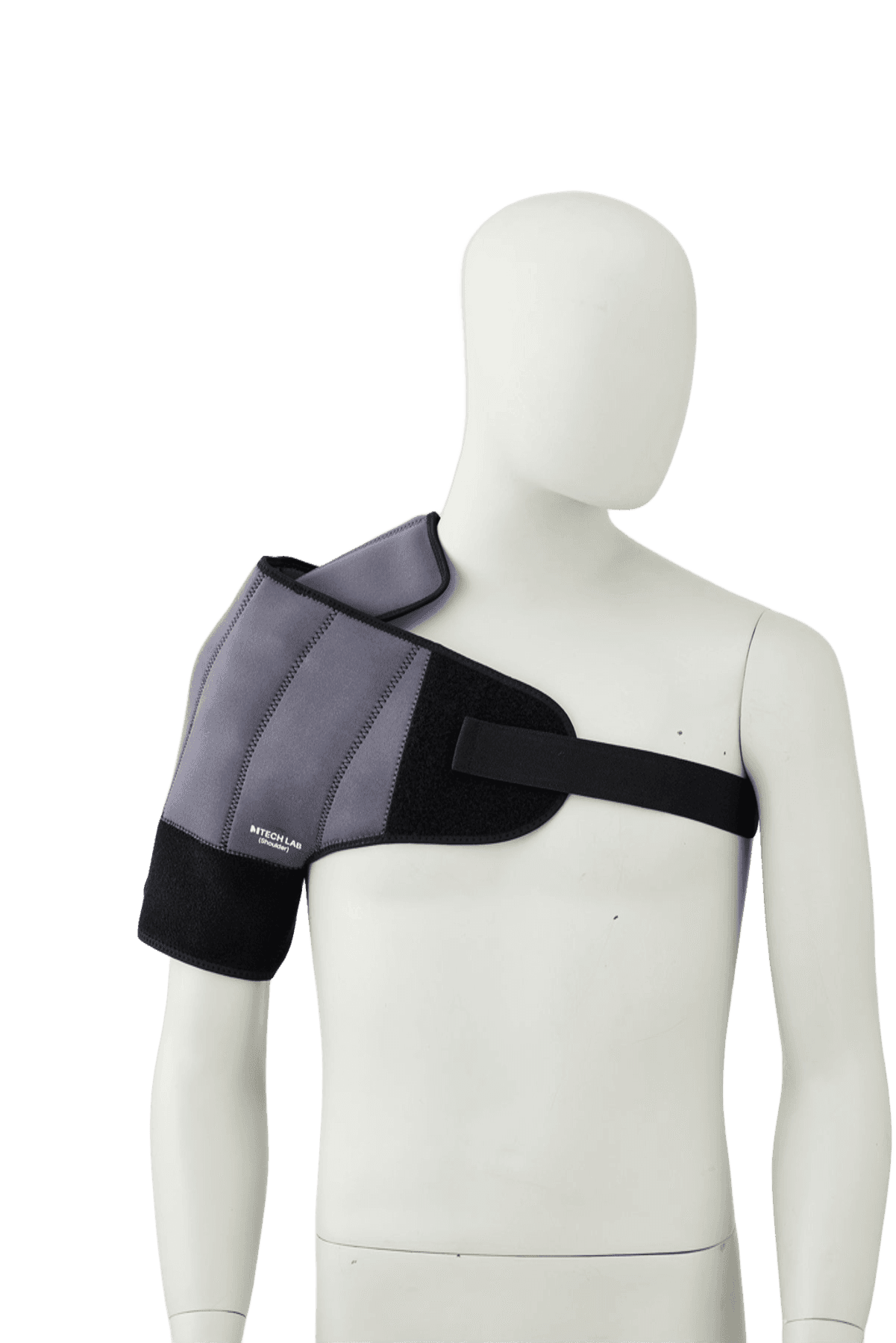

착용 방법
한쪽 어깨에 얹고 고정 밴드로 잡아 줍니다. 575 mm와 620 mm 두 폭으로 어깨를 따라갑니다.
사용 전 확인 커버, 인서트, 체결부를 확인하고 손상된 패드는 사용하지 않습니다. 촬영 부위에 맞는 패드인지 확인합니다.

1단계: 패드를 사용할 어깨에 올립니다.

2단계: 팔 부분의 후크 앤 루프를 붙여 고정합니다.

3단계: 스트랩을 반대쪽 겨드랑이로 걸쳐 당긴 뒤 고정합니다.

4단계: 들뜨는 곳 없이 밀착되었는지 확인합니다.
이후 환자를 RF 코일에 위치시키고 기존 프로토콜로 촬영합니다. 패드는 수동적으로 작동하므로 시퀀스 파라미터를 변경할 필요가 없습니다. 첫 검사 전에, 사용할 패드를 모두 착용한 상태로 해당 부위가 RF 코일 안에 들어가는지 스캐너 밖에서 확인합니다. 보조 패드의 두께는 각각 8 mm입니다.

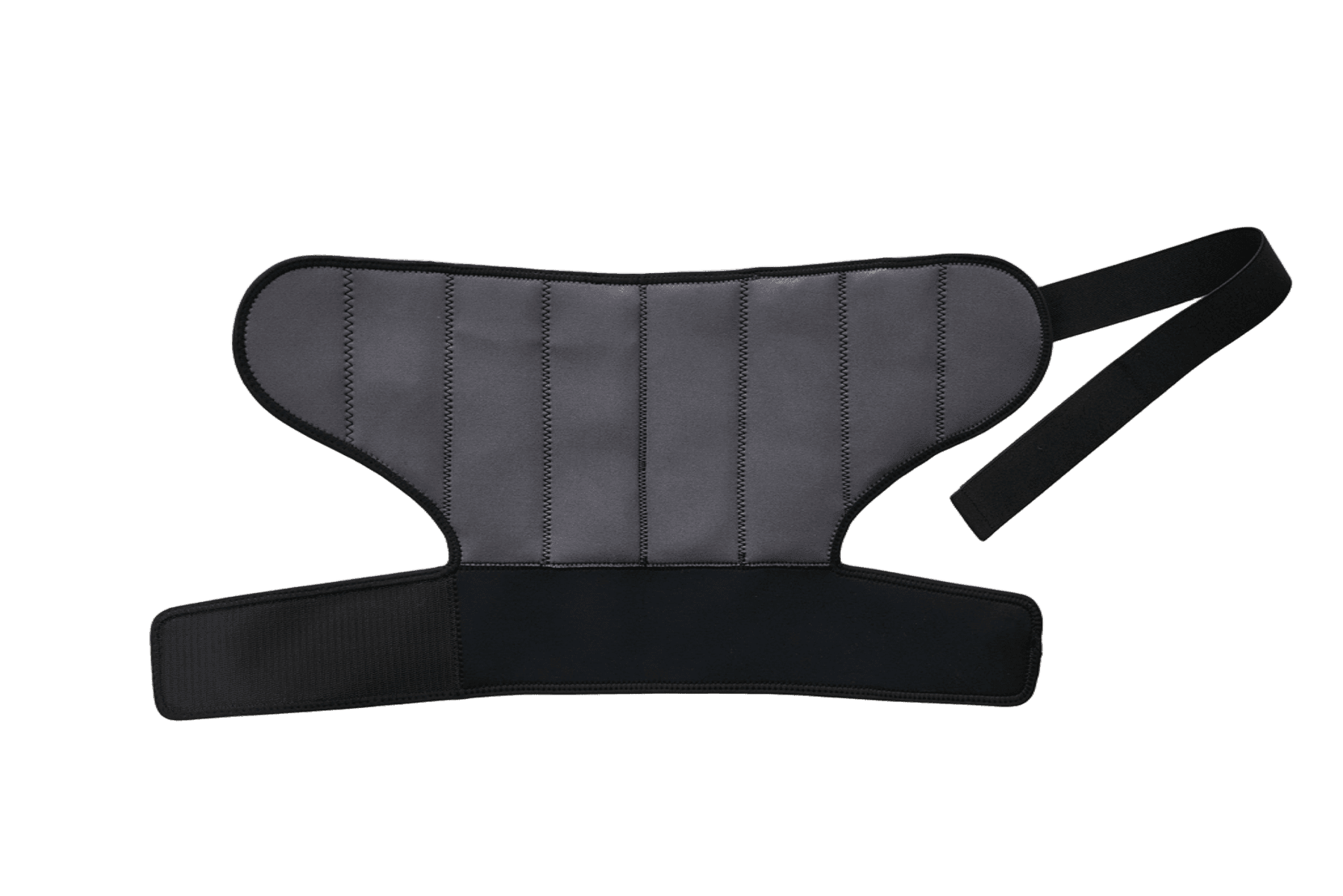

구조
고유전율 인서트가 어깨 관절의 B₁ 자기장 균일도를 개선합니다
어깨 관절을 덮는 인서트 6개
고정 밴드로 관절 위에 고정합니다
575 mm와 620 mm 두 폭으로 어깨를 따라갑니다
제품 사양
크기와 무게는 공칭값입니다. 유전 특성은 인서트 매질의 측정값입니다.
